FlexRay

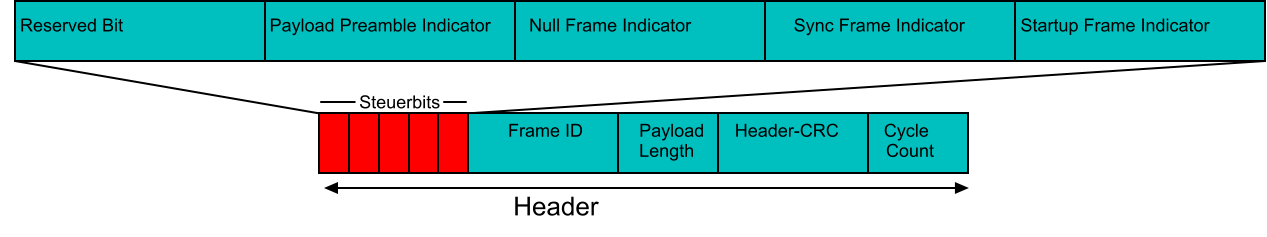

Steuerbits
1 Bit Reserved ist für Protokollweiterentwicklungen reserviert. Der sendende Knoten sendet Null.
2 Bit Payload Preamble Indicator (PPI) gibt an ob bestimmte Daten im Payload als
Steuerinformationen genutzt werden sollen. Im statischen Segment PPI = 1 für
Steuerinformationen.
3 Bit Null Frame Indicator (NFI) kennzeichnet mit einer 0, dass der Payload komplett auf 0 gesetzt
ist. Der Payload enthält keine nutzbaren Daten (für den Fall der Puffersperre durch die CPU)
4 Bit Sync Frame Indicator wenn 1, wird der Frame als Synchronisationsframe genutzt.
5 Bit Startup Frame Indicator wenn 1, wird der Frame zur Startupphase genutzt. Startup Frames
werden für den Kaltstart (Coldstart-Knoten) genutzt um den Bus für den Start zu synchronisieren.
