FlexRay
Das dynamische Segment besteht aus Minislots. Sie bilden eine Raste, in dem die Nachrichten als
Slots eingebettet werden. Der Header ist wie im statischen Segment aufgebaut.
Beispiel:
Die ersten 8 Minislots ergeben Slot1, die Minislots 2 bis 4 sind nicht belegt und werden zu
den Slotnummern addiert. Slot 2,3 und 4. Slot 5 ist wieder eine Nachricht und besteht aus den
Minislots 12 bis 34. Slot 6 ist unbelegt gefolgt von einer Nachricht in Slot 7 usw.
Wie im statischen Segment sind den Slots feste ID zugewiesen.
Im dynamischen Segment wird nur nach Bedarf gesendet, daher ist die Bandbreite dynamisch.

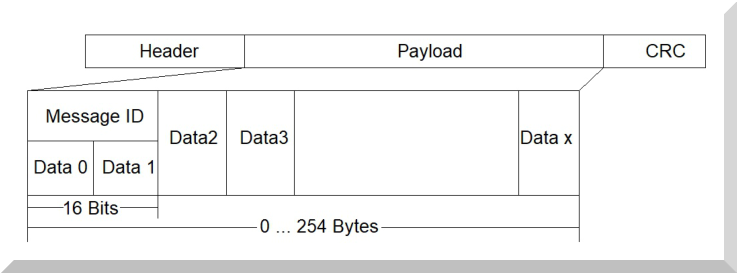

Der Payload Preamble Indicator (Bit 2 im Header) gibt im dynamischen Segment an, ob die ersten 16
Bit im Payload einen Message Identifier ergeben. Damit lassen sich weitere Filterkriterien
verwenden.
