Can-High und Can-Low Kurzschluss
Ein Kurzschluss zwischen Can-High und Can-Low führt zum Ausfall des jeweiligen Bus-Systems.
Wenn der Fehlerspeicher noch erreicht wird, sind meist alle Steuergeräte hinterlegt.
Die Ist-Werte zeigen die Steuergeräte als n.i.O.an.

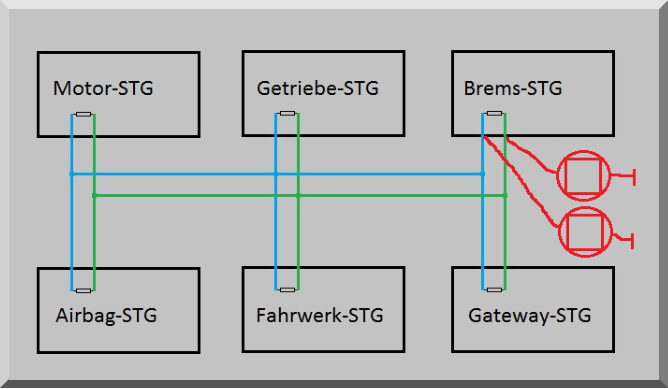

Ist der Bus spannungsfrei, kann mit einem Multimeter zwischen Can-High und Can-Low eine
Widerstandsmessung durchgeführt werden. Soll-Wert i.O. ca. 60 Ohm, bei 0 Ohm ist ein
Kurzschluss vorhanden.
Das Oszilloskop gibt eine weitere Möglichkeit der Fehlersuche.

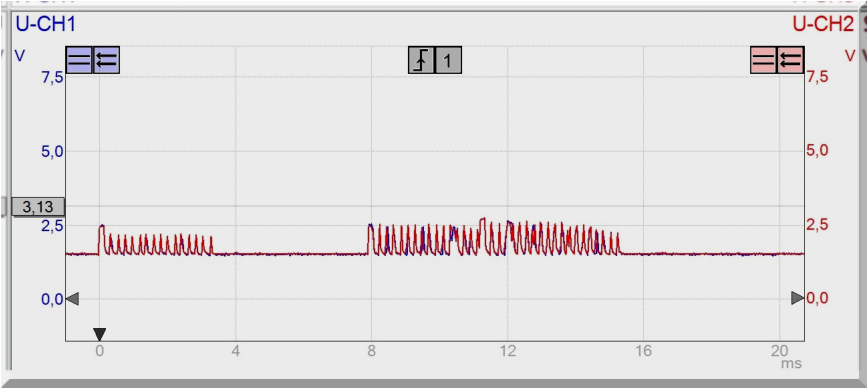

DSO1 Can-High und DSO2 Can-Low. Beispiel und Signalbild

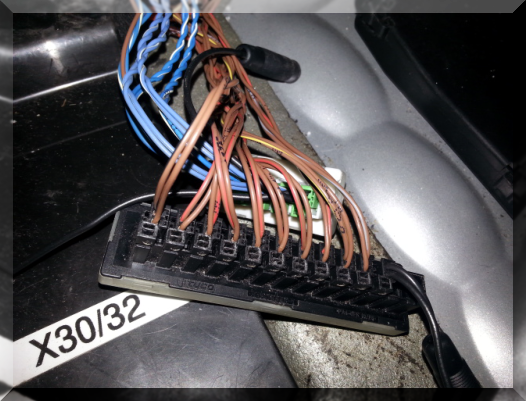

Für die Fehlerlokalisierung, wird je nach Topologie der Knotenpunkt/e (Potentialverteiler) genutzt,
den Kurzschluss durch abziehen der Kabel einzugrenzen.
Dabei wird der Bus mit dem Oszilloskop beobachtet, bis sich das Signal wieder verbessert.
Nun muss das Steuergerät der Leitung zugeordnet werden und ebenfalls abgeklemmt werden.
Mit einer Widerstandsmessung zwischen Can-High und Can-Low kann festgestellt werden, ob der
Schluss im Kabelpaar oder Steuergerät liegt.

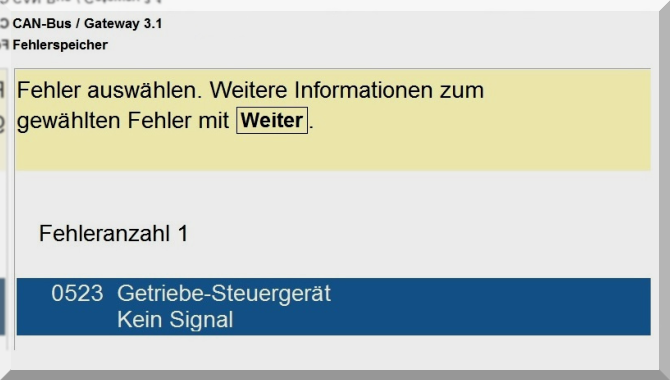

Tip: Eine Zuordnung des Steuergeräts ergibt sich durch den Fehlerspeicher, wenn der Bus bis auf
die defekten Leitungen wieder verbunden wird.
