Das Signalbild C-Can

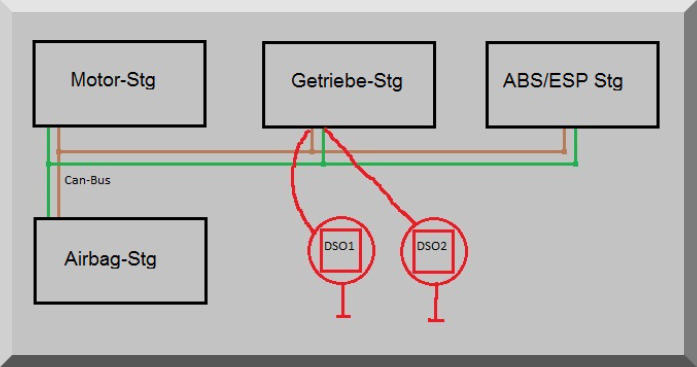

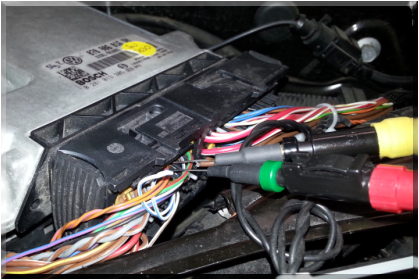

Aufgezeichnet am C-Can Antrieb. Anschluss: Beispiel

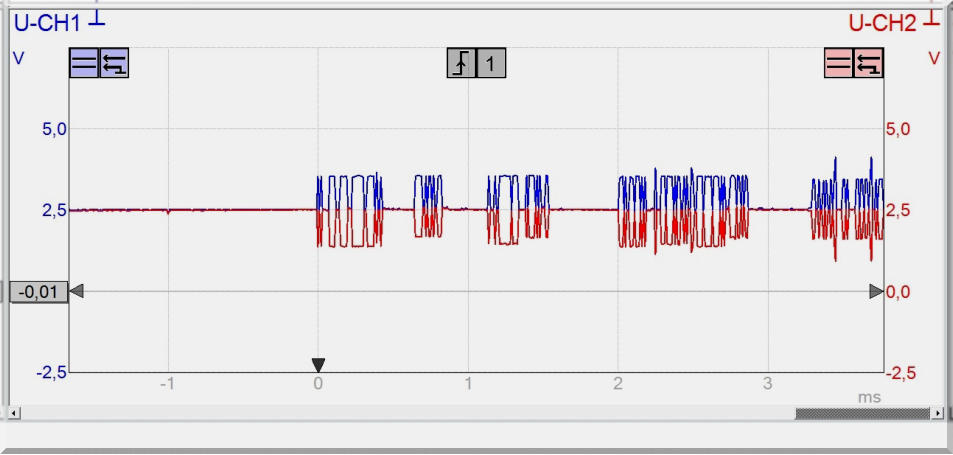

Oszilloskopbild mit funktionsfähigem C-Can
Can-High (blau)
Spannung:
rezessiv 2,5 V
dominant 3,5 V
Can-Low (rot)
Spannung:
rezessiv 2,5 V
dominant 1,5 V
