Das Signalbild B-Can

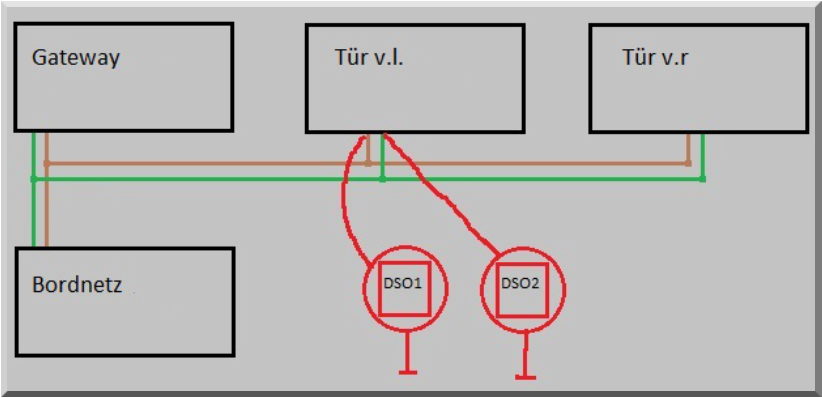

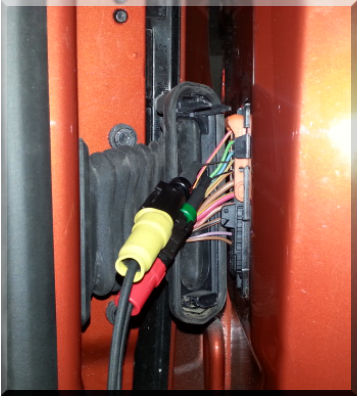

Aufgezeichnet am B-Can (zweidraht) Komfortbus. Anschluss:
Beispiel

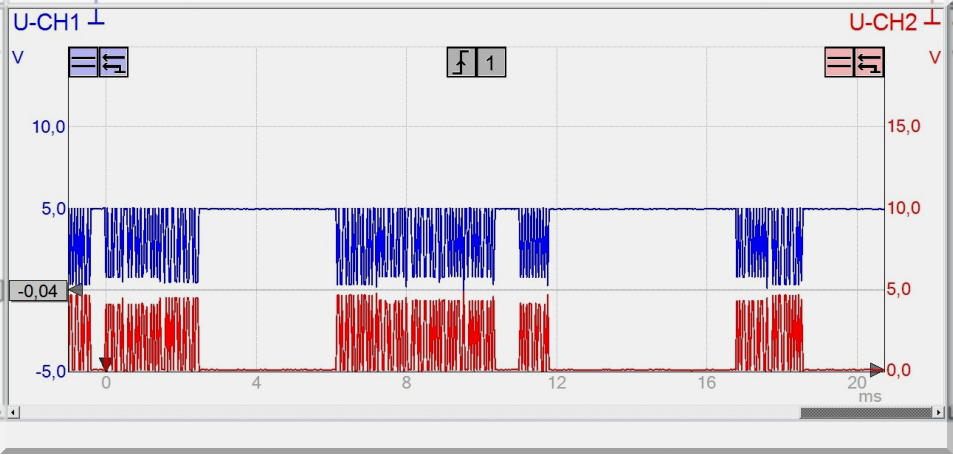

Oszilloskopbild mit funktionsfähigem B-Can
Can-Low (blau)
Spannung:
rezessiv 5 V
dominant 1,4 V
Can-High (rot)
Spannung:
rezessiv 0 V
dominant 3,6 V
