Fehlerbilder

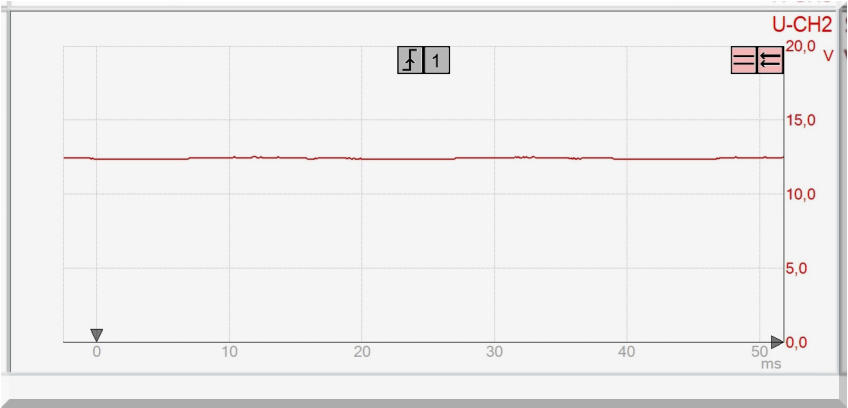

Der LIN-Bus besitzt eine Ruhespannung von V-Bat, also ca. 12 V.
Daher ist zu prüfen, ob ein Plusschluss oder ein schlafender Bus vorliegt. Wenn möglich, den
Zustand des LIN-Bus in den Ist-Werten im Mastersteuergerät ermitteln. Ist-Wert: Bus-off bzw. Bus-
on, bei Bus-on den Kabelbaum von den Steuergeräten trennen und die LIN-Leitung auf Plusschluss
prüfen. Eine weitere Möglichkeit wäre, dass der Master durch einen Defekt keine Daten schickt.

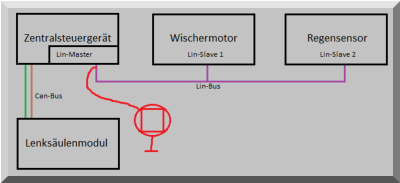

Dafür den Pin LIN-Bus vom Master abziehen. Bei Zündung ein, muss bei angeschlossenem Skope
ein Signal zu sehen sein. Liegen weiterhin 12 V an, ist der Master vermutlich defekt.
