Eigenschaften des Most-Bus
Der Most-Bus kann in logischer Vernetzung bis zu 64 Steuergeräte unterbringen.
Er unterstützt die plug and play Funktion, daher können ohne größeren Aufwand Steuergeräte wie
z.B. MP3-Lesegeräte hinzugefügt oder entfernt werden.
Der Most-Bus unterstützt bis zu 15 unkomprimierte Stereo-Audio-Kanäle bei CD-Qualität oder bis zu
15 MPEG-1 Kanäle zur Audio-Video-Übertragung.
Ein weiterer Kanal wird zur Übertragung von Kontrollbotschaften genutzt.
Der Datenrahmen (Data-Frame) wird 44100 pro/s durch den Ring geschickt (Systemtakt 44,1 kHz),
bzw. ist auch ein Systemtakt mit 48 kHz möglich.

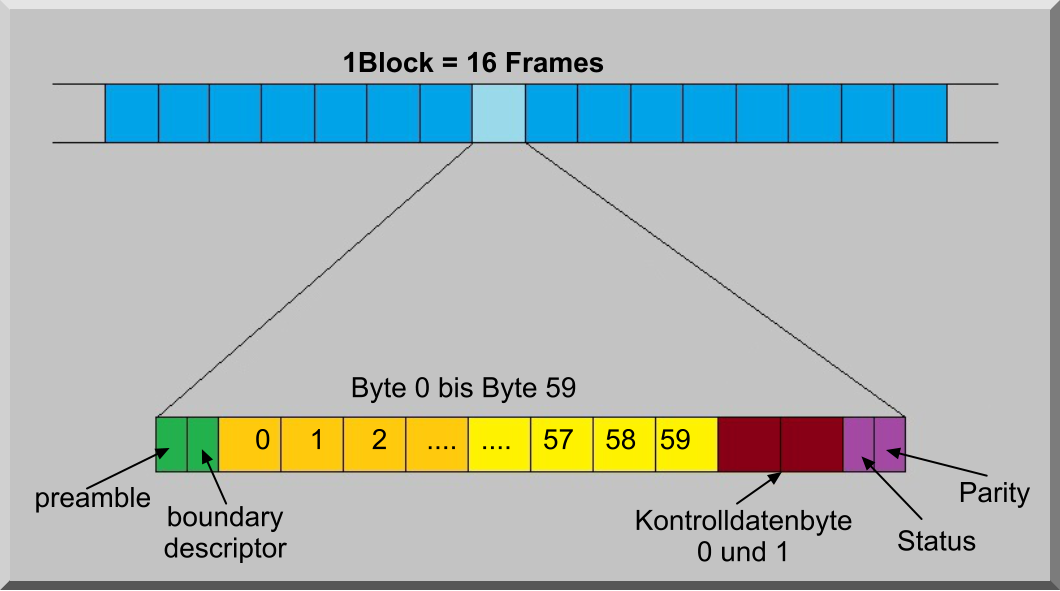

Die Frames werden in einen Block zusammengefasst. Ein Block besteht dabei aus 16 Frames.
Gestartet wird der Frame mit einem administrativen Bereich von 1 Byte, Preambel und Boundary
Descriptor.
Jeder Frame stellt 60 Byte zum Transport von Sourcedaten (synchron oder asynchron) zur
Verfügung, sowie 2 Byte für Kontrolldaten.
Am Ende des Frame wird ein weiterer administrativer Bereich von 1 Byte gesendet, Frame Control,
Status und Parity. Daraus ergeben sich 64 Byte x 8Bit x 44100 = 22.579.200 Bit pro/s = 22,6 Mbit
