PSI 5
PSI5 benötigt nur zwei Leitungsanschlüsse, da das Signal durch Strommodulation über die
Spannungsversorungsleitung übertragen wird.
Die Übertragung ist unidirektional und kann asynchron (periodisch) oder synchron (Anforderung vom
Steuergerät) übertragen werden.
Die Bitübertragung erfolgt nach dem Manchesterverfahren.
Der Signalstrom liegt bei 26 mA und ermöglicht eine hohe Störsicherheit.
Unterstützt werden Punkt-zu-Punkt Übertragungen wie auch Buskonfigurationen.
kfz-datec
Technik
PSI5
7.2.0

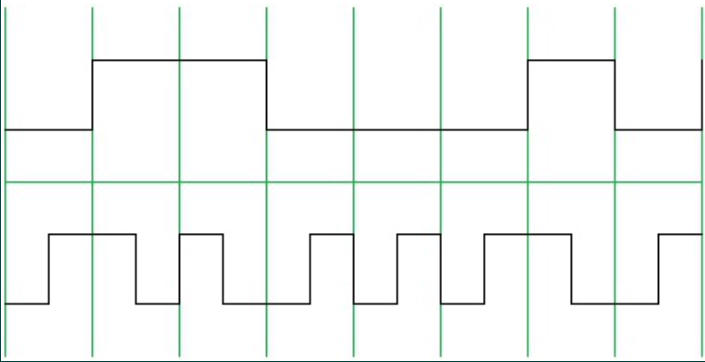

0 1 1 0 0 0 1 0
NRZ = non return to zero
Manchester
Im Manchesterverfahren gibt es
immer eine Flanke (steigend oder
fallend) im Bit, aus der das
Taktsignal abgeleitet werden kann.
Hier im Beispiel:
0 steigende Flanke
1 fallende Flanke
Daher wird kein Taktgeber wie bei
dem NRZ benötigt, dass
Manchesterverfahren ist
selbstsynchronisierend.
